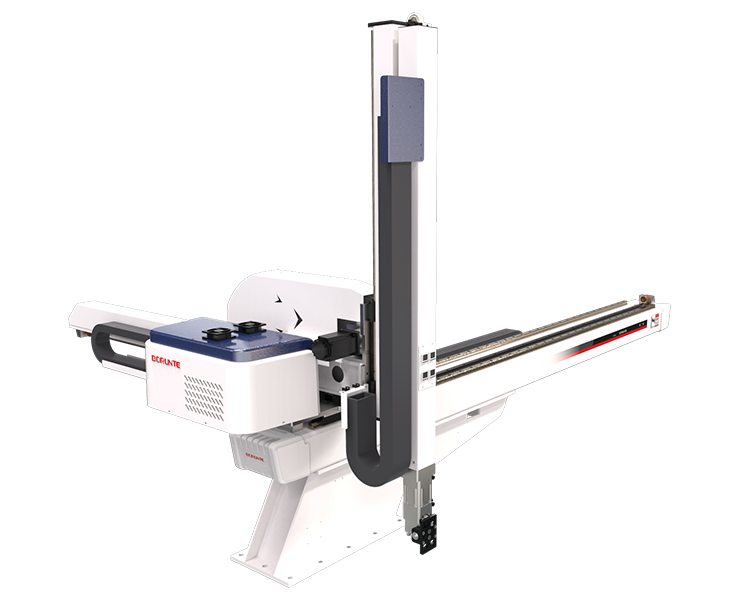

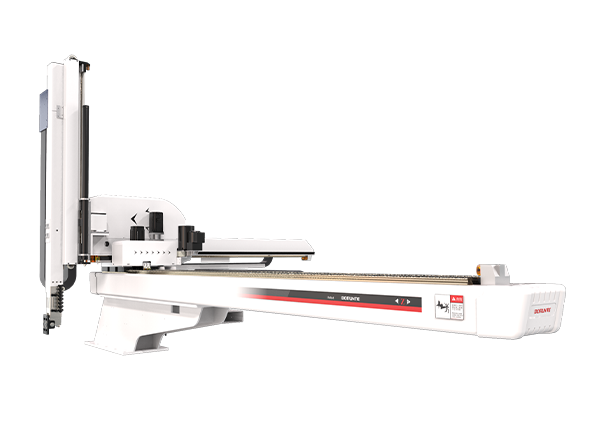

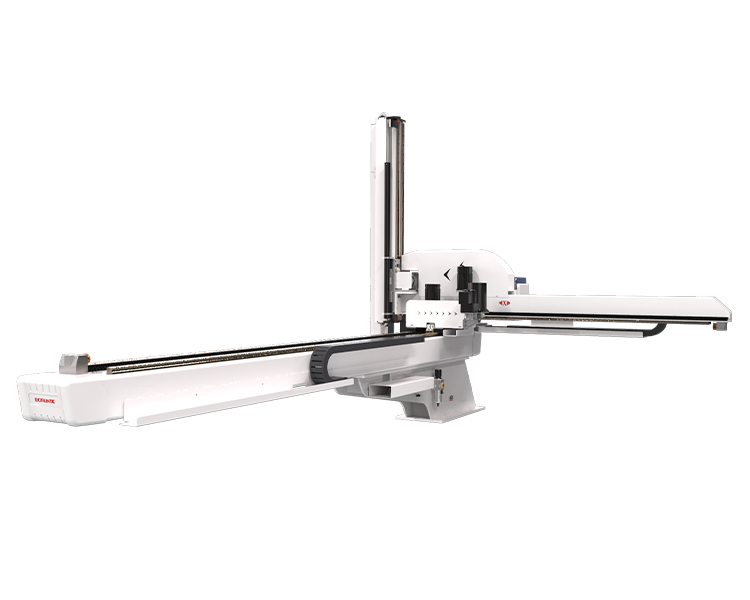

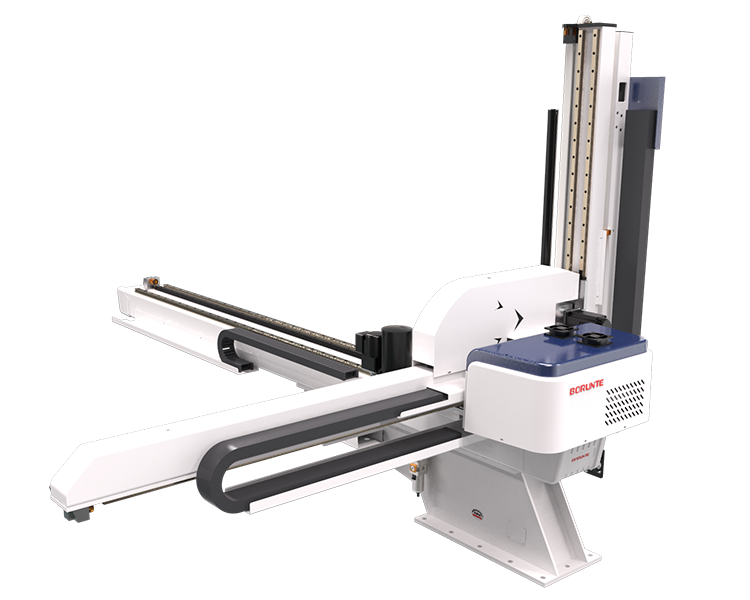

BRTN17WSS3PC 三轴伺服机械手
$40,000.00
【产品详情】
BRTN17WSS3PC 系列适用于600T-1700T的各种型塑胶射出成型机，三轴AC伺服驱动，可自由定位调整夹具角度，寿命长，精度高，故障率低，维护简单，主要用于快速取出或是复杂角度取出，特别是长形状产品如汽车品，洗衣机家电用品。
三轴轴驱控一体控制系统：信号线少，远距离通讯，扩展性能好，抗干扰能力强，重复定位精度高，设备维护简单，故障率少。
【主要规格】
适用场景：注塑取件、镶件埋入
适配注塑机：600T-1700T
垂直行程：1700 mm
横移行程：2510 mm
本体重量：585 kg
【规格参数表】
| 电源容量(kVA) | 适用成型机(ton) | 驱动方式 | 治具型式
| 4.23 | 600T-1700T | AC伺服马达 | 四吸两抱
| 横行行程(mm) | 引拔行程(mm) | 上下行程(mm) | 最大荷载(kg)
| 2510 | 1415 | 1700 | 20
| 取出时间(sec) | 全循环时间(sec) | 空气消耗量(NI/cycle) | 重量(kg)
| 4.45 | 13.32 | 15 | 585
Description
The BRTN17WSS3PC series is suitable for various types of plastic injection molding machines with capacities ranging from 600T to 1700T. Featuring three-axis AC servo drive, it allows for free positioning and adjustment of the fixture angle, offering long service life, high precision, low failure rate, and simple maintenance. Primarily used for rapid ejection or complex-angle ejection, it is especially effective for long-shaped products such as automotive parts, washing machines, and household appliances.
Three-axis integrated drive and control system: Few signal lines, long-distance communication, excellent scalability, strong anti-interference capability, high repeatability positioning accuracy, simple equipment maintenance, and low failure rate.
Additional information
| 产品系列 | BRTN Series |
|---|---|
| 横移行程(mm) | 1700 |
| 最大负载(kg) | 20 |
| 适配注塑机 | 600T-1700T |
| 轴数 | 3 |
| 英文名称 | Three-axis servo Manipulator |
