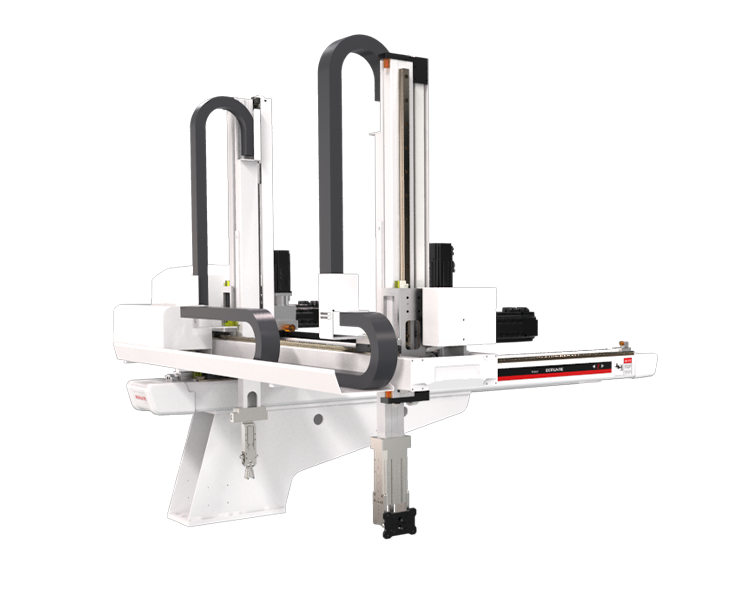

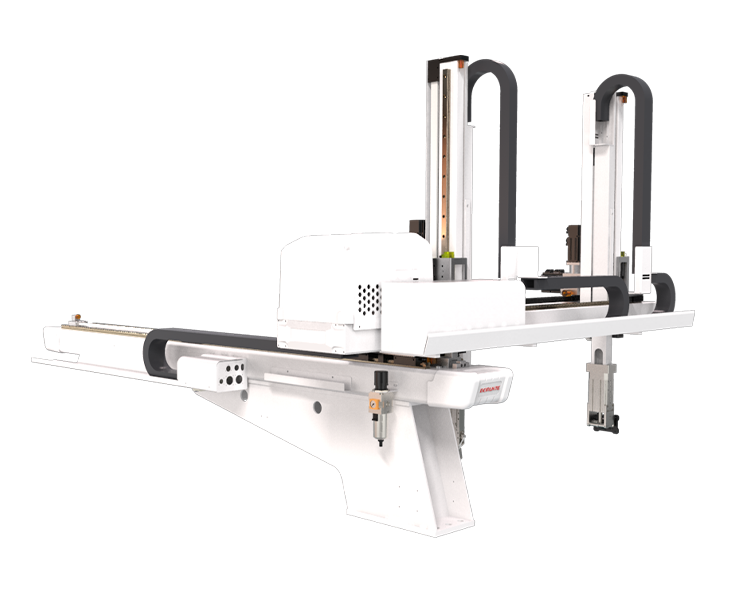

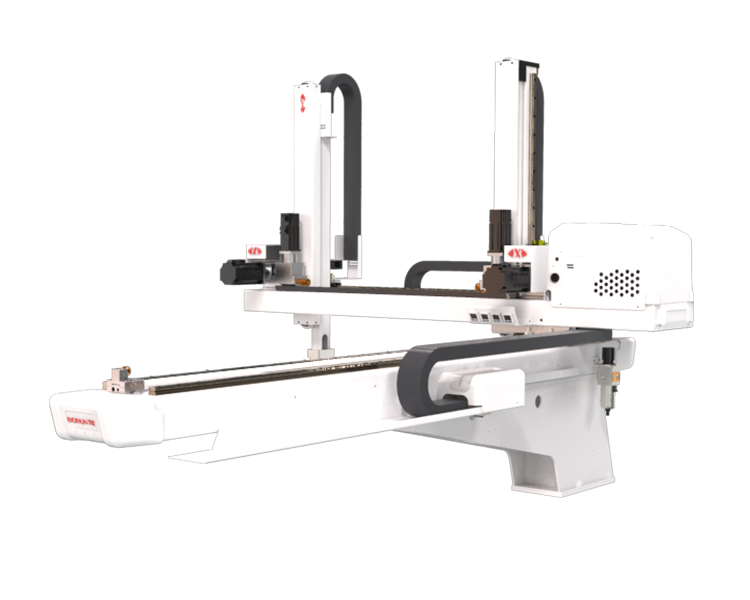

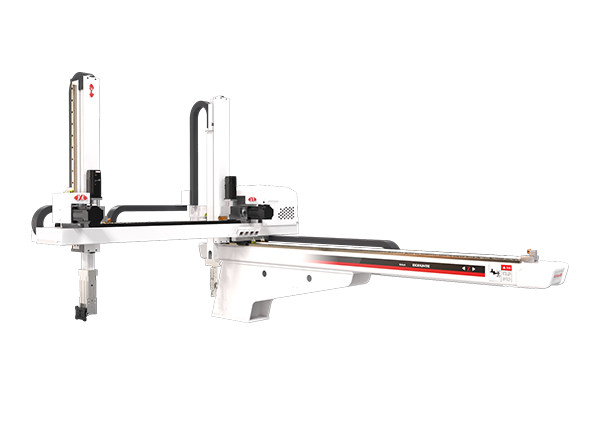

BRTR11WDS5PC 五轴伺服机械手
$25,000.00
【产品详情】
BRTR11WDS5PC 系列适用于320T-470T的各种卧式射出成型机的成品及水口取出、手臂形式双截式，双臂，五轴AC伺服驱动，可以应用于快速取出或模内贴，模内镶件等特殊产品应用，定位精准，速度快，寿命长，故障低，安装机械手可增加产能(10-30%)，降低产品的不良率，保障操作人员的安全性，减少人工，精准控制生产量， 减少浪费，保证交期。
五轴驱控一体控制系统：信号线少，远距离通讯，扩展性能好，抗干扰能力强，重复定位精度高，可以同时控制多轴，设备维护简单， 故障率低。
【主要规格】
适用场景：注塑取件、镶件埋入
适配注塑机：320T-470T
垂直行程：1100 mm
横行行程：P:720-R:720 mm
横移行程：1700 mm
循环时间：7.2 s
电源容量：4.6 kVA
末端执行器：四吸两抱
本体重量：255 kg
【规格参数表】
| 电源容量(kVA) | 适用成型机(ton) | 驱动方式 | 治具型式
| 4.6 | 320T-470T | AC伺服马达 | 四吸两抱
| 横行行程(mm) | 引拔行程(mm) | 上下行程(mm) | 最大荷载(kg)
| 1700 | P:720-R:720 | 1100 | 10
| 取出时间(sec) | 全循环时间(sec) | 空气消耗量(NI/cycle) | 重量(kg)
| 2.49 | 7.2 | 4 | 255
| 定位精度(mm) | | |
| ±0.05 | | |
BRTR11WDS5PC series is suitable for 320T-470T horizontal injection molding machine to take out the finished product and nozzle, arm form telescopic type, two-arm, five-axis AC servo drive, can be used for quick removal or in-mold sticking, in-mold inserts and other special product applications, accurate positioning, high speed, long life, low failure, installation manipulator can increase production capacity (10-30%), reduce the defective rate of products, ensure the safety of operators, and reduce manual labor. Accurately control production, reduce waste and ensure delivery.
The integrated control system of five-axis drive and control: less signal lines, long-distance communication, good expansion performance, strong anti-interference ability, high repetitive positioning accuracy, multi-axis can be controlled at the same time, simple equipment maintenance and low failure rate.
| 产品系列 | BRTR Series |
|---|---|
| 横移行程(mm) | 1100 |
| 最大负载(kg) | 10 |
| 适配注塑机 | 320T-470T |
| 轴数 | 5 |
| 英文名称 | Five-axis servo Manipulator |
