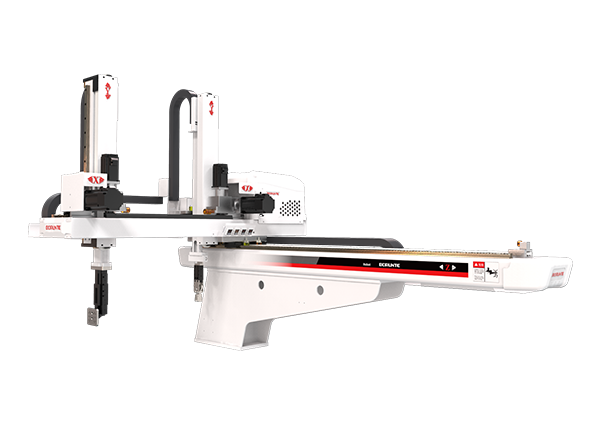

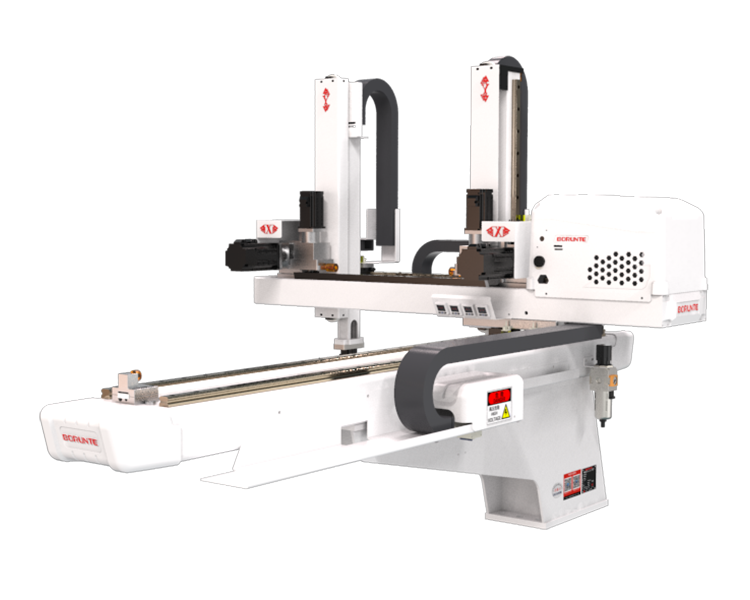

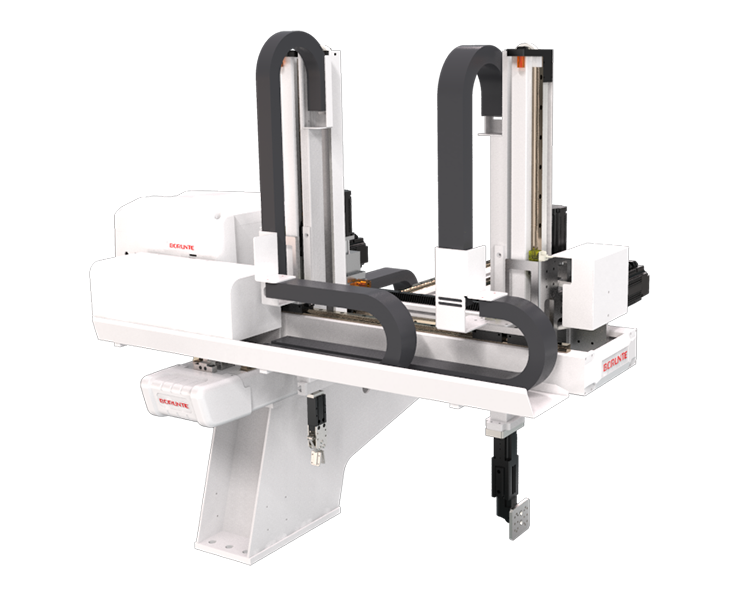

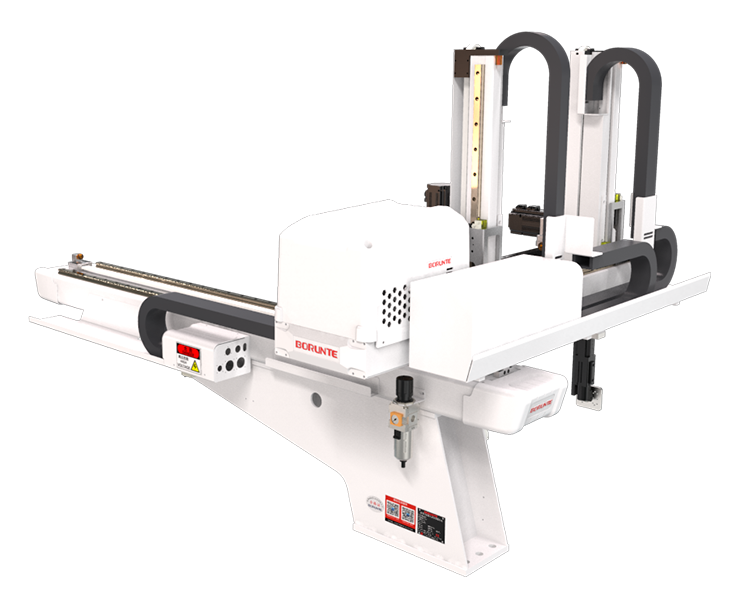

BRTR07WDS5PC 五轴伺服机械手
$23,000.00
【产品详情】
BRTR07WDS5PC 系列适用于 50T-200T 的各种卧式射出成型机的成品及水口取出、手臂形式为双截式，双臂，五轴 AC 伺服驱动，可以应用于快速取出或模内贴，模内镶件等特殊产品应用，定位精准，速度快，寿命长，故障低，安装机械手可增加产能 (10-30%)，降低产品的不良率，保障操作人员的安全性，减少人工，精准控制生产量， 减少浪费，保证交期。
五轴驱控一体控制系统：信号线少，远距离通讯，扩展性能好，抗干扰能力强，重复定位精度高，可以同时控制多轴，设备维护简单， 故障率低。
【主要规格】
适用场景：注塑取件、镶件埋入
适配注塑机：50T-200T
垂直行程：750 mm
横行行程：P:370-R:370 mm
横移行程：1300 mm
循环时间：5.59 s
电源容量：3.32 kVA
末端执行器：四吸两抱
本体重量：230 kg
【规格参数表】
| 电源容量(kVA) | 适用成型机(ton) | 驱动方式 | 治具型式
| 3.32 | 50T-200T | AC伺服马达 | 四吸两抱
| 横行行程(mm) | 引拔行程(mm) | 上下行程(mm) | 最大荷载(kg)
| 1300 | P:370-R:370 | 750 | 3
| 取出时间(sec) | 全循环时间(sec) | 空气消耗量(NI/cycle) | 重量(kg)
| 1.32 | 4.95 | 4 | 230
| 定位精度(mm) | | |
| ±0.05 | | |
BRTR07WDS5PC series is suitable for 50T-200T horizontal injection molding machine to take out the finished product and nozzle, arm form telescopic stage, two-arm, five-axis AC servo drive, can be used for quick removal or in-mold sticking, in-mold inserts and other special product applications. Accurate positioning, high speed, long life, and low failure rate. After installing the manipulator can increase production capacity (10-30%) and will reduce the defective rate of products, ensure the safety of operators, and reduce manpower. Accurately control production, reduce waste and ensure delivery.
Five-axis driver and controller integrated system: fewer signal lines, long-distance communication, good expansion performance, strong anti-interference ability, high accuracy of repeated positioning, multi-axis can be controlled at the same time, simple equipment maintenance, and low failure rate.
| 产品系列 | BRTR Series |
|---|---|
| 横移行程(mm) | 750 |
| 最大负载(kg) | 3 |
| 适配注塑机 | 50T-200T |
| 轴数 | 5 |
| 英文名称 | Five-axis servo Manipulator |
